產品名稱: HTF(DWT)低噪聲屋頂風機
廣泛通用于商用建筑和廠礦企業(更適合輕鋼結構屋面)的排風換氣
詳細信息:
一、特性及應用 DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大破試驗研究開發的“星火”科研產品具有“效率高、噪聲低、運轉平穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等備行業及高級民用建筑的送風和排風。根據不同的使用環境和輸送介質，風帽、風筒可采用鋼板或玻璃鋼，葉輪啊采用鋁合金、鋼板、玻璃鋼、工程塑料等材料制作。根據結構分三種：DWT—I型可用于中低壓、大流量場合的排風和送風；DWT一II型為離心式屋頂風機可用于壓力要求較高場合的排風；DWT—III型為離心軸向式屋頂風機，可用于排放特殊氣體的專用場合，如用于廚房排油煙可加設集油槽，借助其外殼及離心葉輪驅動、軸向氣流進出的特殊設計去汕明顯；DWT-IV型為無電機屋頂渦輪排風機，不用電、無嗓音、體積小、重量輕、排風效率高，安裟方便。

機號：3#-24# 風量:1450-220800m3/h 全壓:62-330Pa
特點：風量大、噪聲低、效率高、重量輕、運轉平穩、外形美觀、可制作成防腐、防爆型
應用：發電廠、化工、 橡膠、制藥、食品加工、冶金、倉庫等廠礦企業及高級民用建筑的送風和排風。

二、性能參數表

HTF(DWT)型（軸流式）

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 功率 (kW) 噪聲 dB(A) 3 2850 3300 3000 2600 181 206 232 0.37 66 1450 1650 1560 1450 62 66 72 0.06 56 4 2850 7450 6350 5300 193 230 250 0.75 69 1450 5700 5400 4580 176 184 190 0.55 67 960 3820 2860 1880 80 86 92 0.25 60 5 1450 8000 7000 5600 135 162 191 0.55 68 960 7000 6700 6400 113 122 131 0.37 63 720 6000 5000 4100 88 92 96 0.25 58 6 1450 15000 14000 13000 232 251 267 1.5 73 960 11000 10000 9100 168 183 193 1.1 67 720 8500 8000 7600 111 127 136 0.55 62 7 960 17500 15000 12500 165 201 212 1.5 69 720 12000 11000 9200 141 163 177 0.75 63 560 9300 8500 7200 83 94 102 0.55 59 8 960 27000 25000 23000 175 207 228 2.2 72

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 功率 (kW) 噪聲 dB(A) 8 720 20000 18000 16000 129 154 167 1.5 66 560 15750 14500 12250 78 96 121 0.75 63 9 960 37200 29000 24000 202 236 256 3.0 76 720 34600 28000 24000 126 156 177 2.2 73 560 24000 21500 18600 102 118 126 1.1 67 10 960 50000 45000 39000 251 286 317 5.5 81 720 46000 40000 35000 141 167 183 3.0 76 560 28000 24000 20000 111 125 133 1.5 69 11.2 960 56900 49500 40400 253 400 460 7.5 82 720 52500 45000 40000 138 169 183 3.0 77 560 32000 28000 25000 111 128 142 1.5 71 12 720 57000 50000 44000 196 205 209 5.5 73 560 42000 37500 33000 126 134 148 3 67 14 720 76700 68000 57500 250 261 268 7.5 77 480 69000 60000 51500 159 169 175 4 69

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 功率 (kW) 噪聲 dB(A) 15 720 88500 80000 70000 195 203 208 7.5 78 480 74750 65000 55800 149 158 165 4.0 70 16 720 107500 95000 81500 235 248 256 11 79 320 61000 52500 42600 131 152 167 4.0 70 18 720 129300 112500 96450 261 276 287 15 80 480 96250 86150 74300 122 136 143 5.5 71 320 79150 71550 62500 115 126 148 4.0 66

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 功率 (kW) 噪聲 dB(A) 20 480 168700 150000 131000 215 234 247 15 78 320 125500 110000 95200 118 121 132 5.5 68 22 480 201600 180000 165000 193 205 210 15 79 320 155000 120000 119500 135 142 155 7.5 71 24 480 220800 198500 176500 212 228 246 18.5 84 320 175000 162000 135000 148 164 188 11 77 220 140000 120000 85000 150 160 171 7.5 70

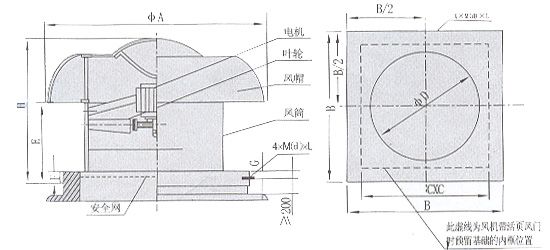

機號	ΦA	ΦD	B	F	G	C	E	H	M(d)×L	重量(Kg)
3	650	310	510	60	30	370	300	545	10.5×100	15
4	650	410	630	60	30	470	340	585	10.5×100	28
5	890	510	750	60(80)	30	570	390	715	10.5×100	37
6	1000	610	870	60(80)	30	670	440	765	12.5×120	57
7	1220	710	1000	80	40	800	480	950	12.5×120	85
8	1340	810	1100	80	40	900	480	950	12.5×120	124
9	1650	910	1250	80(100)	40	1000	480	950	12.5×120	146
10	1650	1010	1400	80(100)	40	11000	480	1105	12.5×150	216
11.2	1800	1130	1540	80(100)	40	1240	480	1105	11.6×150	258
12	1800	1210	1660	80(100)	60	1360	500	1315	16.5×150	279
14	2500	1410	1900	100	60	1560	600	1450	16.5×150	357
15	2500	1510	2040	100	60	1700	600	1450	18.5×200	386
16	3000	1610	2160	100	60	1800	600	1580	18.5×200	397
18	3000	1810	2400	100	60	2000	600	1580	18.5×200	562
20	3400	2010	2600	100	60	2200	6000	1580	20×200	721
22	3800	2210	2800	100	60	2400	600	1660	20×200	756
24	3800	2410	3000	100	60	2600	600	1660	20×200	856
